CIPP-metoden: Djupdykning i strumprelining

I takt med att Sveriges fastighetsbestånd åldras, står allt fler fastighetsägare och bostadsrättsföreningar inför den oundvikliga utmaningen med uttjänta avloppssystem. Traditionellt har ett stambyte varit den enda lösningen – ett omfattande och kostsamt projekt som innebär stora ingrepp i fastigheten och betydande störningar för de boende. Men under de senaste decennierna har en revolutionerande teknik förändrat spelplanen: CIPP-metoden, mer känd som strumprelining. Denna schaktfria metod erbjuder ett smartare, snabbare och mer kostnadseffektivt sätt att renovera rör inifrån. Denna artikel är en djupdykning i Cured-In-Place Pipe-tekniken, där vi utforskar varje steg i processen, från de avancerade materialen till den rigorösa kvalitetskontrollen som säkerställer ett hållbart och tryggt resultat i årtionden framöver.

Vad är CIPP-Relining (Cured-In-Place Pipe)?

CIPP, en förkortning för Cured-In-Place Pipe, är en av de mest etablerade och pålitliga schaktfria renoveringsmetoderna för en mängd olika typer av rörledningar. På svenska kallas den nästan uteslutande för strumprelining eller strumpmetoden, ett namn som väl beskriver processens kärna. Tekniken går ut på att ett flexibelt, harts-impregnerat foder – själva "strumpan" – installeras inuti det befintliga, skadade röret. Detta foder, som är skräddarsytt för det specifika röret, pressas med tryckluft eller vatten mot den gamla rörväggen och härdas sedan på plats med hjälp av värme (ånga eller vatten) eller UV-ljus.

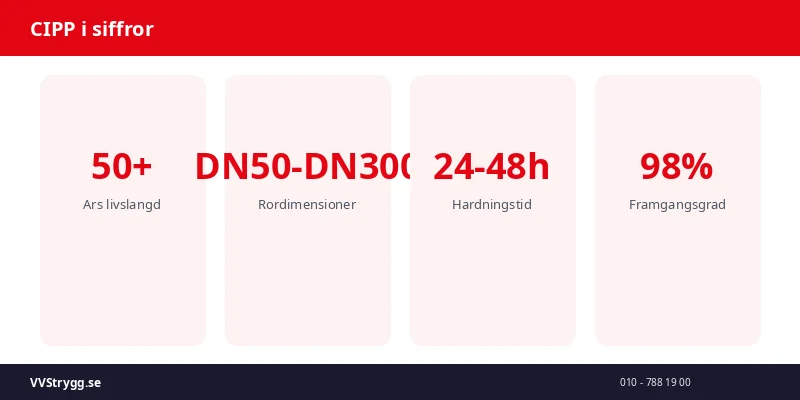

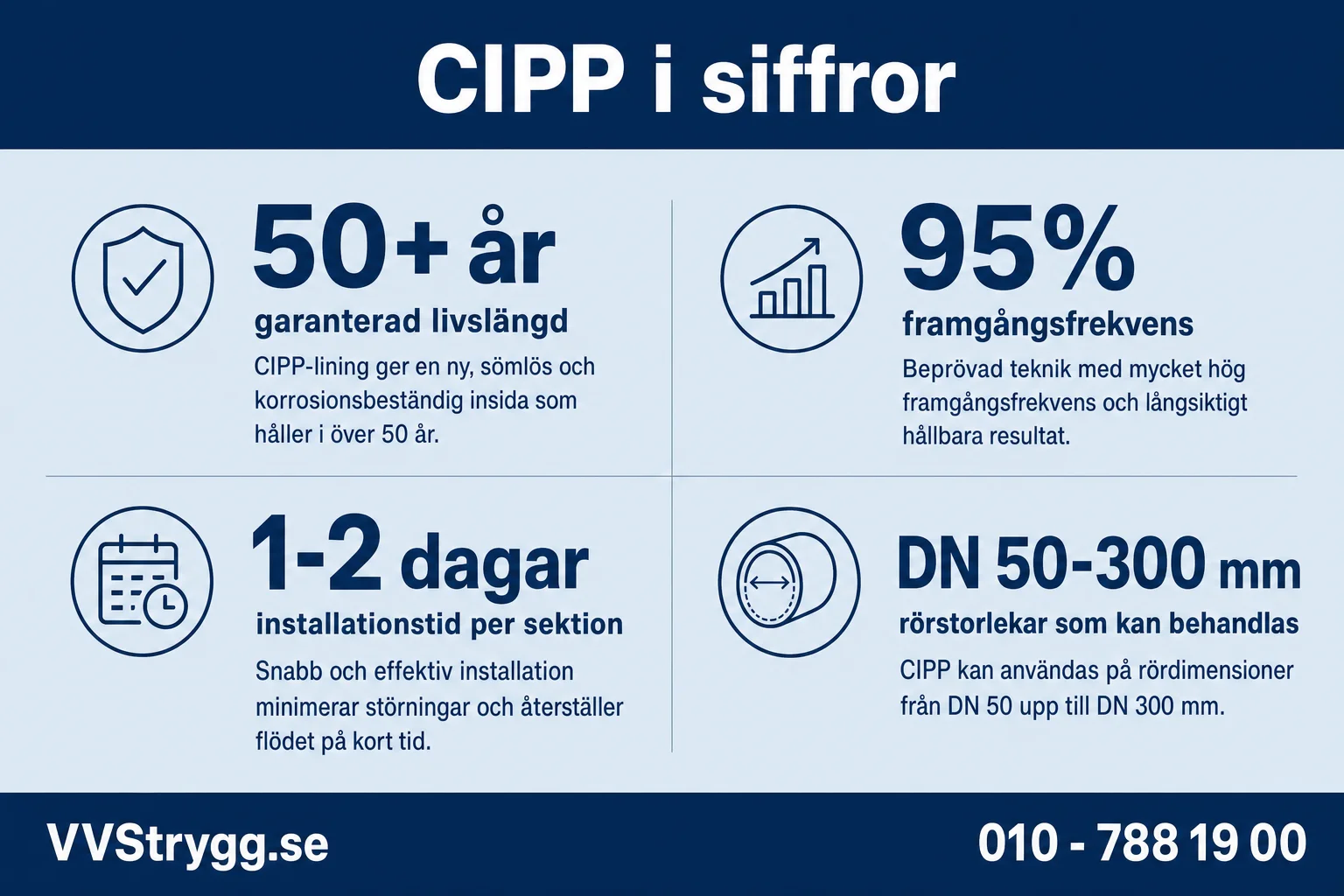

Resultatet är ett helt nytt, fogfritt och självbärande rör inuti det gamla. Det nya röret är inte bara tätt och motståndskraftigt mot kemikalier och rotinträngning, utan har också en slät yta som optimerar flödeskapaciteten. Med en förväntad teknisk livslängd som ofta överstiger 50 år, erbjuder CIPP en permanent lösning som är fullt jämförbar med att installera helt nya rör, men utan de omfattande gräv- och rivningsarbeten som ett traditionellt stambyte kräver. Detta minimerar inte bara kostnaderna utan även störningarna för de boende och påverkan på den omgivande miljön.

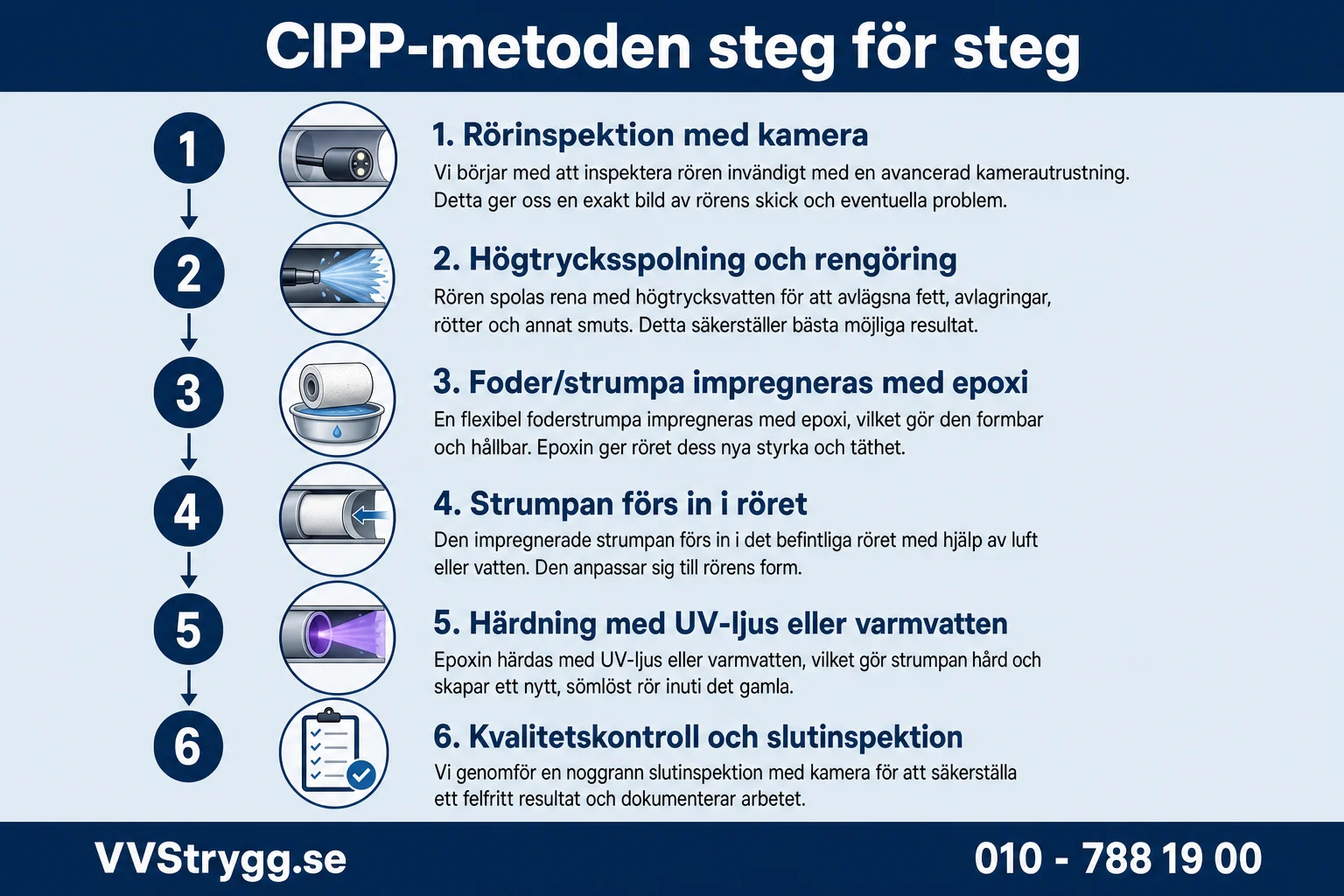

Processen Steg-för-Steg: Från Inspektion till Färdigt Rör

En framgångsrik CIPP-installation är en tekniskt avancerad process som kräver minutiös planering, expertis och precision i varje led. Från den första bedömningen till den slutgiltiga kvalitetskontrollen följer professionella installatörer, som VVStrygg med över 30 års erfarenhet i branschen, en strikt och beprövad metodik för att garantera ett resultat av högsta klass som uppfyller tuffa industristandarder som ASTM F1216.

Steg 1: Förberedelser – Rengöring och Inspektion

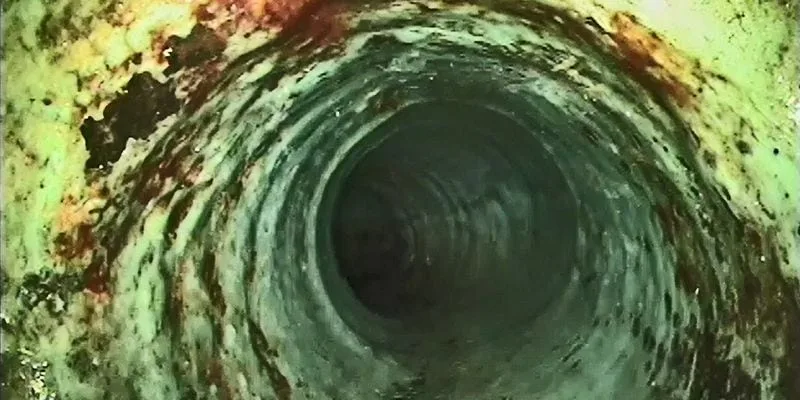

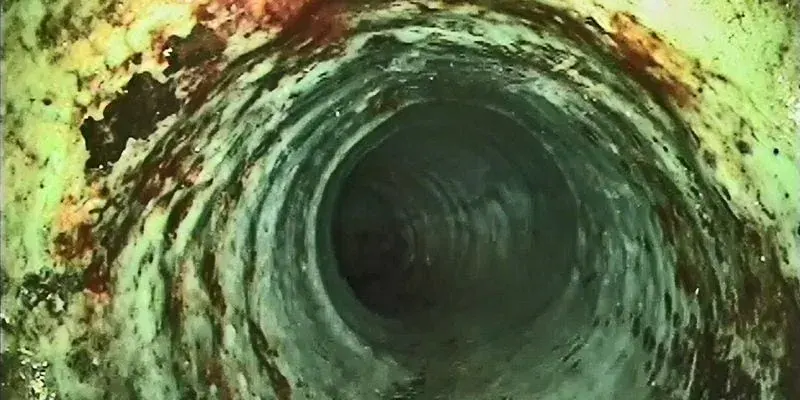

Allt börjar med en grundlig undersökning av det befintliga rörsystemet. En specialiserad, högupplöst kamera förs in i rören för att skapa en detaljerad bild av deras tillstånd. Denna visuella inspektion är avgörande för att identifiera skadornas art och omfattning – såsom sprickor, hål, förskjutningar i skarvar, korrosion eller rotinträngning. Kameran används också för att exakt mäta rörets interna dimensioner och längd, data som är kritisk för tillverkningen av fodret.

Efter inspektionen rengörs röret minutiöst. Beroende på typ av avlagringar och rörets skick används olika metoder. Högtrycksspolning med roterande munstycken är standard för att avlägsna fett, slam och mindre avlagringar. För hårdare material som betong, rost eller inväxta rötter används mekaniska rensverktyg som kedjerensare. Målet är att återställa rörets ursprungliga innerdiameter och skapa en ren, jämn yta, vilket är essentiellt för att det nya fodret ska kunna installeras korrekt och uppnå full vidhäftning.

Steg 2: Tillverkning och Impregnering av Strumpan

Själva "strumpan" är ett tekniskt avancerat, flexibelt rörformigt foder. Det är oftast tillverkat av polyesterfilt, glasfiber, eller en kombination av dessa. Valet av material beror på kraven i det specifika projektet. Fodret skräddarsys på fabrik för att exakt matcha längden och diametern på den rörsektion som ska renoveras.

Nästa steg är impregneringen, där fodret mättas med ett specifikt härdplast-harts. Detta sker i en kontrollerad miljö för att säkerställa en jämn och fullständig genomblötning. Mängden och typen av harts (vanligtvis polyester, vinylester eller epoxi) beräknas noggrant baserat på rörets dimensioner och de belastningar det färdiga röret ska tåla. Korrekt impregnering är avgörande för att det färdiga röret ska uppnå sin designade tjocklek och strukturella styrka.

Steg 3: Installation – Strumpan Förs in i Röret

När fodret är färdigimpregnerat transporteras det till arbetsplatsen, ofta i en kyld lastbil för att förhindra för tidig härdning. Den vanligaste installationsmetoden är inversion. Med denna teknik vänds strumpan ut och in med hjälp av kontrollerat luft- eller vattentryck när den förs in i det gamla röret från en åtkomstpunkt, exempelvis en renslucka eller en brunn. Trycket pressar fodret tätt mot det befintliga rörets väggar och ser till att det formar sig exakt efter dess konturer, även genom böjar upp till 90 grader. Alternativt, särskilt för större dimensioner, kan fodret dras på plats med en vinsch och sedan blåsas upp med en separat kalibreringsslang (en "bladder").

Steg 4: Härdning – När Strumpan Blir ett Nytt, Hårt Rör

Detta är det magiska ögonblicket då det mjuka, flexibla fodret omvandlas till ett stenhårt och hållbart rör. Denna process, en exotermisk reaktion, styrs noggrant av installatören. Det finns tre huvudsakliga härdningsmetoder:

Valet av härdningsmetod beror på projektets specifika förutsättningar, såsom rörmaterial, dimensioner, tillgänglighet och kundens krav på tid och miljöhänsyn. UV-härdning har på senare år blivit alltmer populärt på grund av sin effektivitet och miljöfördelar.

Steg 5: Kvalitetskontroll och Driftsättning

Efter att härdningen är slutförd och fodret har blivit ett nytt, hårt rör, vidtar det sista steget. Eventuella anslutande grenrör som täckts över av fodret öppnas från insidan med hjälp av en robotfräs som styrs via en kamera. Därefter utförs en slutgiltig kamerainspektion av hela den renoverade rörsträckan. Denna inspektion verifierar att installationen är fri från defekter, att ytan är slät och att alla anslutningar är korrekt och fackmannamässigt öppnade. Hela processen och slutresultatet dokumenteras noggrant med video och protokoll, vilket utgör en del av den tekniska dokumentationen som överlämnas till kunden. Detta är en trygghet och en kvalitetsgaranti som seriösa aktörer som VVStrygg alltid tillhandahåller.

Materialval i CIPP: En Vetenskap för Hållbarhet

Kvaliteten och livslängden på ett CIPP-renoverat rör är direkt beroende av de material som används. Valet av foder och harts är en vetenskap i sig, där olika kombinationer skräddarsys för olika behov.

Fodermaterial:

• Polyesterfilt: Det mest traditionella och flexibla materialet. Dess töjbarhet gör det utmärkt för rör med böjar och mindre dimensionsförändringar. Det är ett kostnadseffektivt val för många standardapplikationer.
• Glasfiberarmerat foder: Dessa foder består av glasfiberväv, vilket ger en betydligt högre strukturell styrka och styvhet (E-modul). De är idealiska för rör som är svårt skadade, har höga belastningskrav eller där en tunnare väggtjocklek önskas för att maximera innerdiametern. Glasfiberfoder är standard vid UV-härdning.

Hartssystem:

• Polyesterharts: Ett vanligt och kostnadseffektivt harts som fungerar bra i de flesta avloppsmiljöer.
• Vinylesterharts: Används när högre kemisk resistens och temperaturtålighet krävs, exempelvis i industriella applikationer eller köksstammar med hett vatten och kemikalier.
• Epoxiharts: Anses vara premiumvalet med överlägsen vidhäftning, minimal krympning och utmärkt kemikalieresistens. Det är ofta det rekommenderade valet för dricksvattenledningar (även om det är ovanligt i Sverige för CIPP) och i särskilt krävande miljöer.

Jämförelse med Andra Reliningmetoder

CIPP-metoden är den globalt dominerande tekniken för relining, men det finns alternativ. En sådan är sprutmetoden (även kallad coating eller rörsprutning), där rörets insida beläggs med flera lager av en plastmassa, oftast en tvåkomponents polyuretan eller epoxi. Medan sprutmetoden kan vara ett alternativ för att täta mindre läckor eller förhindra korrosion i rör som i övrigt är strukturellt intakta, skapar den inte ett självbärande rör på samma sätt som CIPP. Strumprelining med CIPP ger en helt ny, strukturellt stark och oberoende rörkonstruktion inuti den gamla. Detta gör CIPP till en överlägsen och mer långsiktig lösning för rör med omfattande skador, sprickor eller där strukturell integritet är förlorad. Relining vs. Stambyte: En komplett jämförelse

Fördelar, Begränsningar och Idealiska Användningsområden

Fördelar:

• Kostnadseffektivt: Ofta 50-70% billigare än ett traditionellt stambyte.
• Minimalt Invasivt: Inga uppgrävningar av gårdar eller rivning av väggar och golv.
• Snabbt: Ett normalt projekt i en villa eller en stam i ett flerbostadshus kan ofta slutföras på några dagar, jämfört med veckor eller månader för ett stambyte.
• Minimal Störning: De boende kan i de flesta fall bo kvar hemma under hela processen.
• Hållbart: Skapar ett nytt, fogfritt rör med en livslängd på minst 50 år.
• Förbättrat Flöde: Den nya, släta ytan minskar friktionen och kan förbättra flödeskapaciteten jämfört med det gamla, korroderade röret.
• Miljövänligt: Mindre koldioxidutsläpp och avfall jämfört med stambyte.

Begränsningar:

• Lämpar sig inte för rör som har kollapsat helt.
• Kan vara svårt vid alltför stora dimensionsförändringar eller komplexa grenrör.
• Kräver åtkomstpunkter (t.ex. rensluckor, brunnar eller tak).

CIPP-metoden är den idealiska lösningen för en majoritet av alla renoveringsbehov för avloppssystem i fastigheter. Den är särskilt fördelaktig för bostadsrättsföreningar och fastighetsägare som vill ha en långsiktig, trygg lösning utan de höga kostnaderna och de omfattande störningarna som ett stambyte medför. Den fungerar utmärkt för att reparera allt från enskilda skador till hela rörsystem i material som betong, gjutjärn och plast.

Slutsats: En Framtidssäker Investering

Att förstå den tekniska processen bakom CIPP-metoden ger en trygghet i valet av renoveringsmetod. Det är inte en tillfällig lagning, utan en beprövad, högteknologisk och långsiktig investering i fastighetens infrastruktur. Genom att anlita en erfaren och certifierad entreprenör som VVStrygg, som behärskar de olika materialen och härdningsmetoderna, säkerställer man att arbetet utförs korrekt och med material av högsta kvalitet. Resultatet är ett nytt, robust avloppssystem som kommer att fungera problemfritt i många årtionden framöver – en trygghet för både fastighetsägare och boende.

Boka en kostnadsfri rörinspektion

Är du osäker på skicket på dina avloppsrör? VVStrygg erbjuder en kostnadsfri och förutsättningslös rörinspektion med kamera för att bedöma dina rörs status och diskutera den bästa lösningen för din fastighet. Med vår expertis säkerställer vi en korrekt bedömning och en transparent offert. Kontakta oss idag för att boka din inspektion och ta första steget mot ett tryggare och mer hållbart avloppssystem.

Källförteckning

• NASSCO. (2023). Cured-In-Place Pipe (CIPP) Installation Performance Specification Guideline (PSG). National Association of Sewer Service Companies. Tillgänglig: https://nassco.org/
• ASTM International. (2018). ASTM F1216-16, Standard Practice for Rehabilitation of Existing Pipelines and Conduits by the Inversion and Curing of a Resin-Impregnated Tube. West Conshohocken, PA.
• Svenskt Vatten. (Diverse publ.). Branschstandarder och publikationer om VA-teknik. Tillgänglig: https://www.svensktvatten.se/
